Katodik Koruma Ölçümü ve Periyodik Muayenesi
Katodik koruma, metal yapıları(LPG tankları, boru hatları, iskeleler) korozyondan korumak için kullanılan elektrokimyasal bir yöntemdir. İşletme güvenliği ve yasal zorunluluklar gereği, bu sistemlerin periyodik muayenesi ve elektriksel ölçümleri yapılmalıdır.
Katodik koruma, metal yapıların korozyona uğramasını önlemek için metalin elektrokimyasal olarak katot haline getirildiği bir korozyon önleme yöntemidir.
Galvanik Anotlu Sistemler: Daha aktif bir metalin(Magnezyum, Çinko) kurban edilerek asıl metalin korunduğu sistemdir. Genellikle benzin istasyonları ve küçük tanklarda kullanılır.
Dış Akım Kaynaklı Sistemler: Bir trafo/redresör ünitesi(T/R) kullanılarak dışarıdan doğru akım uygulanan sistemlerdir. Büyük boru hatlarında tercih edilir.

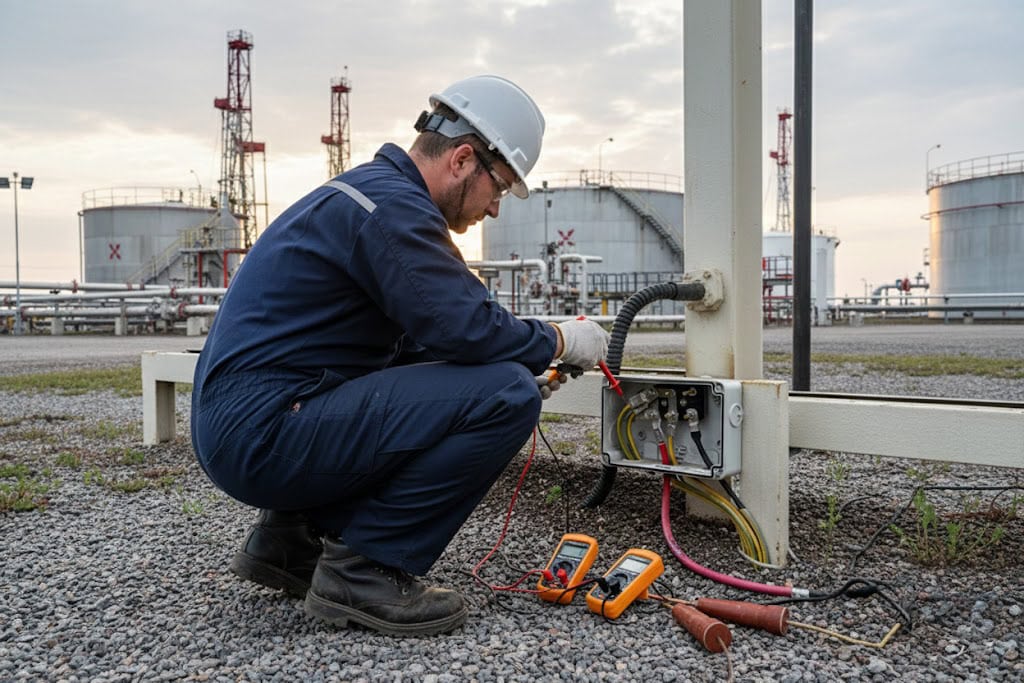

Katodik Koruma Ölçümü Nasıl Yapılır?
Katodik koruma ölçümleri, Cu/CuSO4 (Bakır/Bakır Sülfat) referans elektrodu ve yüksek empedanslı multimetreler kullanılarak yapılır. Sağlıklı bir sistemde olması gereken potansiyel değerler şunlardır:
| Ölçüm Noktası | İdeal Değer Aralığı | Açıklama |
|---|---|---|
| Sistem Potansiyeli | -850mV ile -1700 mV | Katot ve Anot bağlıyken okunan değerdir. |
| Anot Potansiyeli | 100mV -1700mV | Şönt sökükken anottan ölçülen değerdir. 1100 mV altındaysa anot bitmiş demektir. |
| Tank (Katot) Potansiyeli | 450mV -500mV | Doğal potansiyeldir. 450mV altı korozyon riskidir. |
| Çekilen Akım | 10mA- 100mA | Anottan çekilen akım miktarıdır. |
Katodik Koruma Muayenesi Yasal Zorunluluklar
6331 sayılı İş Sağlığı ve Güvenliği Kanunu’na bağlı “İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği” gereğince katodik koruma tesisatlarının yılda en az 1 defa yetkili kişilerce kontrol edilmesi zorunludur.
Kontrol Standartları:
Muayeneler şu standartlara göre raporlanır:
- TS 5141 EN 12954: Gömülü veya suya daldırılmış metalik yapılar için prensipler.
- TS EN 13509: Katodik koruma ölçüm teknikleri.
Raporlama ve Geçerlilik
Hazırlanan Katodik Koruma Periyodik Kontrol Raporu, Çalışma ve Sosyal Güvenlik Bakanlığı denetimlerinde, ruhsat süreçlerinde ve kalite standartları (ISO) denetimlerinde geçerlidir.
Raporun İçeriğinde Neler Bulunur?
- Tesisatın genel fiziki durumu.
- Potansiyel ölçüm sonuçları (Sistem, Anot, Katot)
- Kabloların ve bağlantı noktalarının süreklilik testi.
- Tespit edilen eksiklikler ve öneriler.
İlgilenmek isterseniz tüm periyodik muayene hizmetlerimize Periyodik Kontrol sayfasından ulaşabilirsiniz.
Katodik Koruma kaç ayda bir yapılır?
Yönetmelik gereği yılda 1 kez zorunludur, ancak işletme güvenliği için yaz ve kış aylarında olmak üzere 6 ayda bir önerilir.
Ölçümü Kimler Yapabilir?
EMO’ya kayıtlı, yetki belgesi olan Elektrik Mühendisleri ve yetkili teknikerler.
